RJ45, RJ45s, 8P8C KONEKTOR DAN PENJELASAN MENGENAI KABEL
Berikut ini cara merangkai kabel jaringan menggunakan connector RJ-45 .
Kabel jaringan digunakan untuk menghubungkan antar computer atau computer dengan perangkat lain agar saling dapat berhubungan atau berkomunikasi .
Terdaftar Jack 45 (RJ45) adalah jenis standar konektor fisik untuk kabel jaringan. konektor RJ45 yang paling sering terlihat dengan kabel Ethernet dan jaringan.
kabel Ethernet modern fitur sumbat plastik kecil pada setiap akhir yang dimasukkan ke dalam jack RJ45 perangkat Ethernet. Istilah "plug" secara teknis mengacu pada kabel atau "laki-laki" akhir sambungan sementara istilah "jack" mengacu pada pelabuhan atau "perempuan" end.
RJ45, RJ45s dan 8P8C
colokan RJ45 memiliki delapan (8) pin yang untaian kawat antarmuka kabel listrik. Setiap pasang memiliki delapan lokasi (posisi), berjarak sekitar 1mm terpisah, di mana kabel individu yang disisipkan menggunakan kabel khusus crimping industri tools.The menyebut jenis konektor 8P8C (Delapan Posisi, Delapan Kontak).
kabel Ethernet dan konektor 8P8C harus berkerut ke dalam pola RJ-45 kabel berfungsi dengan baik. Secara teknis, 8P8C dapat digunakan dengan jenis lain dari koneksi selain Ethernet; itu juga digunakan dengan RS-232 kabel serial, misalnya. Karena RJ45 adalah jauh penggunaan dominan 8P8C, bagaimanapun, profesional industri umumnya menggunakan dua istilah bergantian.
modem dial-up tradisional yang digunakan variasi RJ45 disebut RJ45s yang menampilkan hanya 2 kontak (konfigurasi 8P2C) bukan delapan. Kemiripan fisik dekat RJ45 dan RJ45s membuat sulit bagi mata yang tak terlatih untuk memberitahu dua terpisah.
Pinouts kabel RJ45 Konektor
Dua pinouts RJ45 standar menentukan susunan individu delapan kabel yang dibutuhkan saat melampirkan konektor ke kabel - T568A dan standar T568B. Kedua mengikuti konvensi dari lapisan kabel individu dalam salah satu dari lima warna - coklat, hijau, oranye, biru dan putih - dengan garis tertentu dan kombinasi yang solid.

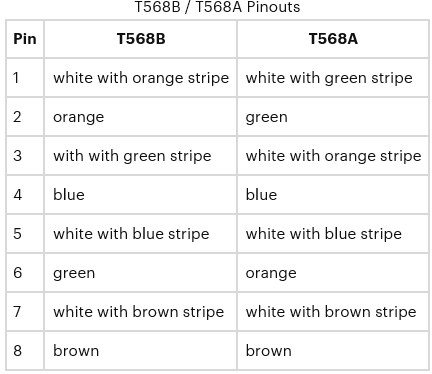

Mengikuti konvensi ini sangat penting ketika membangun kabel untuk memastikan kompatibilitas listrik dengan peralatan lainnya. Untuk alasan historis, T568B telah menjadi standar lebih populer. Tabel di bawah kode warna ini.
Berikut ini urutan warna pada kabel :
Masalah dengan RJ45
Untuk membantu membentuk hubungan erat antara plug and port jaringan, beberapa (tidak semua) colokan RJ45 memanfaatkan, sepotong ditekuk plastik kecil yang disebut "tab." tab membantu membuat segel ketat antara kabel dan port pada penyisipan, membutuhkan seseorang untuk menerapkan beberapa tekanan pada tab untuk memungkinkan mencabut. Hal ini membantu mencegah kabel dari sengaja datang longgar ("menumbangkan"). Sayangnya, tab ini mudah pecah ketika ditekuk ke belakang, yang terlalu mudah terjadi ketika snags konektor pada kabel lain.
" Hubungkan antara kabel menuju connector sesuai dengan urutan warna diatas , lalu setelah terhubung dengan baik, tekan menggunakan tang crimping agar tidak terlepas antara kabel dengan connectornya , kemudian tes kabel menggunakan kabel tester ,atau dengan menghubungkan kabel antar komputer ,lalu ping IP ,jika terhubung maka dapat berkomunikasi (LAN) "
Kabel jaringan digunakan untuk menghubungkan antar computer atau computer dengan perangkat lain agar saling dapat berhubungan atau berkomunikasi .
Terdaftar Jack 45 (RJ45) adalah jenis standar konektor fisik untuk kabel jaringan. konektor RJ45 yang paling sering terlihat dengan kabel Ethernet dan jaringan.
kabel Ethernet modern fitur sumbat plastik kecil pada setiap akhir yang dimasukkan ke dalam jack RJ45 perangkat Ethernet. Istilah "plug" secara teknis mengacu pada kabel atau "laki-laki" akhir sambungan sementara istilah "jack" mengacu pada pelabuhan atau "perempuan" end.
RJ45, RJ45s dan 8P8C
colokan RJ45 memiliki delapan (8) pin yang untaian kawat antarmuka kabel listrik. Setiap pasang memiliki delapan lokasi (posisi), berjarak sekitar 1mm terpisah, di mana kabel individu yang disisipkan menggunakan kabel khusus crimping industri tools.The menyebut jenis konektor 8P8C (Delapan Posisi, Delapan Kontak).
kabel Ethernet dan konektor 8P8C harus berkerut ke dalam pola RJ-45 kabel berfungsi dengan baik. Secara teknis, 8P8C dapat digunakan dengan jenis lain dari koneksi selain Ethernet; itu juga digunakan dengan RS-232 kabel serial, misalnya. Karena RJ45 adalah jauh penggunaan dominan 8P8C, bagaimanapun, profesional industri umumnya menggunakan dua istilah bergantian.
modem dial-up tradisional yang digunakan variasi RJ45 disebut RJ45s yang menampilkan hanya 2 kontak (konfigurasi 8P2C) bukan delapan. Kemiripan fisik dekat RJ45 dan RJ45s membuat sulit bagi mata yang tak terlatih untuk memberitahu dua terpisah.
Pinouts kabel RJ45 Konektor
Dua pinouts RJ45 standar menentukan susunan individu delapan kabel yang dibutuhkan saat melampirkan konektor ke kabel - T568A dan standar T568B. Kedua mengikuti konvensi dari lapisan kabel individu dalam salah satu dari lima warna - coklat, hijau, oranye, biru dan putih - dengan garis tertentu dan kombinasi yang solid.
Mengikuti konvensi ini sangat penting ketika membangun kabel untuk memastikan kompatibilitas listrik dengan peralatan lainnya. Untuk alasan historis, T568B telah menjadi standar lebih populer. Tabel di bawah kode warna ini.
Berikut ini urutan warna pada kabel :
Beberapa jenis lain dari konektor mirip RJ45 dan dapat dengan mudah bingung untuk satu sama lain. konektor RJ11 yang digunakan dengan kabel telepon, misalnya, menggunakan enam posisi bukan delapan konektor posisi, membuat mereka sedikit lebih sempit dari konektor RJ-45.
Masalah dengan RJ45
Untuk membantu membentuk hubungan erat antara plug and port jaringan, beberapa (tidak semua) colokan RJ45 memanfaatkan, sepotong ditekuk plastik kecil yang disebut "tab." tab membantu membuat segel ketat antara kabel dan port pada penyisipan, membutuhkan seseorang untuk menerapkan beberapa tekanan pada tab untuk memungkinkan mencabut. Hal ini membantu mencegah kabel dari sengaja datang longgar ("menumbangkan"). Sayangnya, tab ini mudah pecah ketika ditekuk ke belakang, yang terlalu mudah terjadi ketika snags konektor pada kabel lain.
" Hubungkan antara kabel menuju connector sesuai dengan urutan warna diatas , lalu setelah terhubung dengan baik, tekan menggunakan tang crimping agar tidak terlepas antara kabel dengan connectornya , kemudian tes kabel menggunakan kabel tester ,atau dengan menghubungkan kabel antar komputer ,lalu ping IP ,jika terhubung maka dapat berkomunikasi (LAN) "
